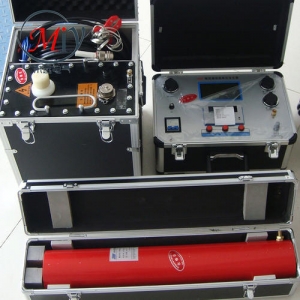

絕緣預防性試驗是保證電力系統設備可靠運行的重要手段，耐壓試驗是檢驗設備絕緣狀況的重要手段，也是絕緣預防性試驗的重要類容，目前主流的電纜交流耐壓設備有變頻串聯諧振裝置，下文我們列舉國內相關省份對XLPE交聯聚乙烯電纜的耐壓試驗規程。

一、對被試品對象及試驗要求

    1、35kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.2146uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

    2、10.5kV/63MW火力發電機的交流耐壓試驗，電容量≤0.33uF，試驗頻率45-65Hz，試驗電壓24kV，試驗時間1min。

    3、35kV主變的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過68kV，試驗時間1min。

二、工作環境

    1. 環境溫度：－150C –45 0C;

    2. 相對濕度：≤90%RH;

    3. 海拔高度:  ≤3000米；

三、試驗標準：

1、35kV/300mm2長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、35kV/8000kVA主變的交流耐壓試驗，電容量≤0.012uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

3、10.5kV/50MW發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45-65Hz，試驗電壓不超過24kV，試驗時間1min。

4、6kV/8MW火力發電機的交流耐壓試驗，電容量≤0.1uF試驗頻率45-65Hz，試驗電壓不超過15kV，試驗時間1min。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
