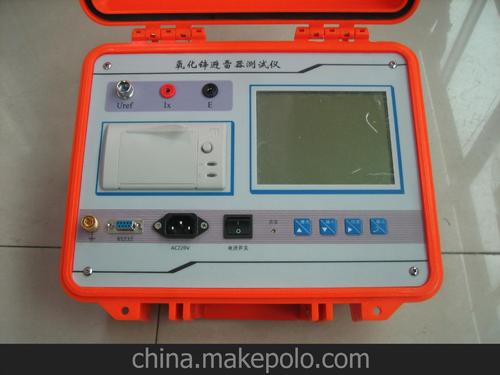

無線氧化鋅避雷器帶電測試儀

一、 LYYHX6000無線氧化鋅避雷器帶電測試儀儀器特點

1） 本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。

2） 高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。

3） 儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保

證了數據的可靠性和安全性。

4） LYYHX6000無線氧化鋅避雷器帶電測試儀可以使用電場感應或無線傳輸方法代替PT二次接線。

5） 本儀器可以不接PT二次，直接測量阻性電流。

6） 本儀器共有六種測試方法，給測試人員提供了非常多的選擇余地。(PT二次 法,感應法,無線傳輸法,單電流同步法,pt二次同步法,無線同步法)

7） 本儀器可以三相同測，自動補償。使用特別方便

8）LYYHX6000有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；


操作模式

1． 儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：

Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ

考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾"時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%"要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

性能 <75° 75°~77° 78°~80° 81°~83° 84°~89° >89°

 Φ     劣       差            中          良         優         有干擾

實際上Φ<80°時應當引起注意。

接地:

測量前先連接地線，測量完zui后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

參考電壓

參考電壓信號線一端插入?yún)⒖茧妷翰遄?，另一端接被測相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。

電流信號

先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。
