三相單相氧化鋅避雷器測試儀點擊次數:2310
發布時間:2019-07-28 13:42:32 |

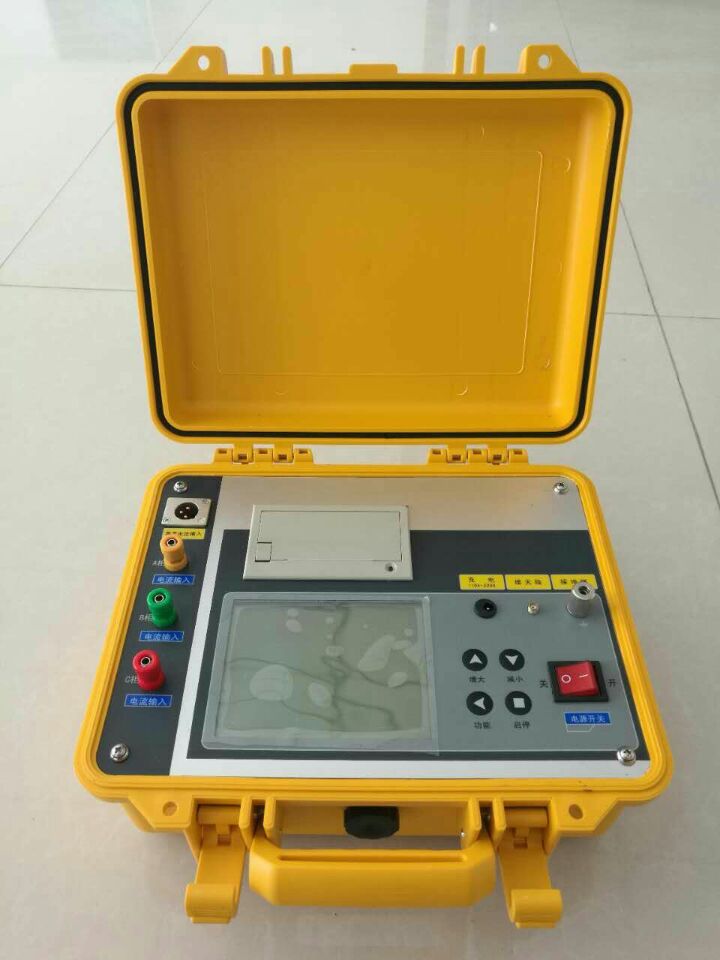

三相單相氧化鋅避雷器測試儀產品簡介:
氧化鋅避雷器測試儀,主要用于對電力系統中廣泛使用的6KV、10KV氧化鋅避雷器直流參數進行測試,具有接線簡單,體積小,重量輕,便于攜帶,可外接電源等特點。
技術參數:
輸出電壓:35KV
最大輸出電流:1.2mA(30KV時)
最大輸出功率:36W
電壓脈動系數:0.5%
電壓測量精度:±0.5%
0.75倍電壓精度:1%
1mA電流精度:±0.5%
電流測量精度:±0.5%
供電電源:AC 220V±15% 或 內部電源
使用溫度:25±10℃
體積重量:320mm×250mm×160mm
產品特性:
1.通流能力大
這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作過電壓的能力。氧化鋅避雷器的通流能力完全符合甚至高于國家標準的要求。線路放電等級、能量吸收能力、4/10納秒大電流沖擊耐受、2ms方波通流能力等指標達到了國內領先水平。
2.保護特性優異
氧化鋅避雷器測試儀,是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品,具有良好保護性能。因?yàn)檠趸\閥片的非線性伏安特性十分優良,使得在正常工作電壓下僅有幾百微安的電流通過,便于設計成無間隙結構,使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時,流過閥片的電流迅速增大,同時限制了過電壓的幅值,釋放了過電壓的能量,此后氧化鋅閥片又恢復高阻狀態,使電力系統正常工作。
3.密封性能良好
避雷器元件采用老化性能好、氣密性好的優質復合外套,采用控制密封圈壓縮量和增涂密封膠等措施,陶瓷外套作為密封材料,確保密封可靠,使避雷器的性能穩定。
4.機械性能
(1)承受的地震力;
(2)作用于避雷器上的最大風壓力;
(3)避雷器的頂端承受導線的最大允許拉力。
5.良好的解污穢性能
無間隙氧化鋅避雷器具有較高的耐污穢性能。
國家標準規定的爬電比距等級為:
II級 中等污穢地區:爬電比距20mm/kv
III級 重污穢地區:爬電比距25mm/kv
IV級 特重污穢地區:爬電比距31mm/kv
6.高運行可靠性
長期運行的可靠性取決于產品的質量,及對產品的選型是否合理。影響它的產品質量主要有以下三方面:
(1)避雷器整體結構的合理性;
(2)氧化鋅閥片的伏安特性及耐老化特性;
(3)避雷器的密封性能。
7.工頻耐受能力
由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因,會引起工頻電壓的升高或產生幅值較高的暫態過電壓,避雷器具有在一定時間內承受一定工頻電壓升高能力。
技術參數:
輸出電壓:35KV
最大輸出電流:1.2mA(30KV時)
最大輸出功率:36W
電壓脈動系數:0.5%
電壓測量精度:±0.5%
0.75倍電壓精度:1%
1mA電流精度:±0.5%
電流測量精度:±0.5%
供電電源:AC 220V±15% 或 內部電源
使用溫度:25±10℃
體積重量:320mm×250mm×160mm 5.5kg
