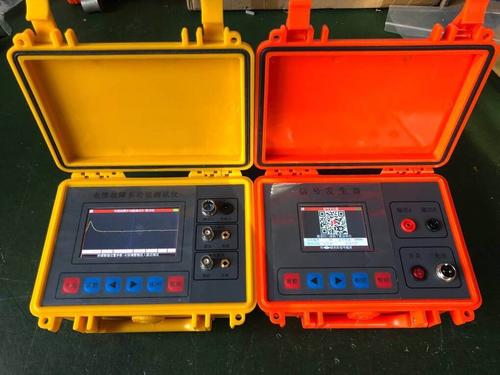

GH-6600T全智能多次脈沖電纜故障測試儀主機
顯示方式：12.1英寸工業級液晶觸摸屏（XP操作平臺）存儲空間：固定8G
測試方法：低壓脈沖法、沖閃電流法、多次脈沖法   操作方式：雙操作，觸摸筆兼觸控鼠標操作
測試距離：不小于60km         最短測試距離（盲區）：0-5米或無盲區
定點誤差：±0.2m          測試誤差：系統誤差小于±1%
多次脈沖產生器：沖擊電壓≤40KV　待機時間：可連續使用6小時左右。
分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。

儀器采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗：　　AC　220V±10%　不大于15W
　　　DC　12V（7AH）　不大于20W
◆電纜路徑儀：
信號頻率：15KHz正弦波     輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)     震蕩方式：斷續
工作方式：斷續（重復周期1Hz/秒），等幅，調幅（調制頻率400—1000Hz）等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。
具有自動過熱、過載保護功能，可連續工作八小時以上。      電源：交流220V ±10%
◆聲磁數顯同步定點儀
數顯距離：500米，最小0.1米  粗測誤差小于10%，定點誤差為零
電磁通道增益>110dB (30萬倍)       電磁通道接收機靈敏度<5μV
聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)    50Hz工頻抑制度>40dB (100倍)
◆ GH-YD型電纜測試高壓試驗變壓器：
額定容量：3kVA     單臺額定輸出電壓：(AC)50KV  （DC）70KV
輸出電流：60mA     輸入電壓：200V
輸入電流：15A     變壓比：500/1
變壓比誤差：＜±1%  阻抗電壓：＜10%
