電纜故障測試儀

	ST-2000型智能電纜故障檢測儀-揚州達瑞購買價格：0.00 點擊次數：319 發布時間：2024-07-01 12:29:33 我要訂購

描述

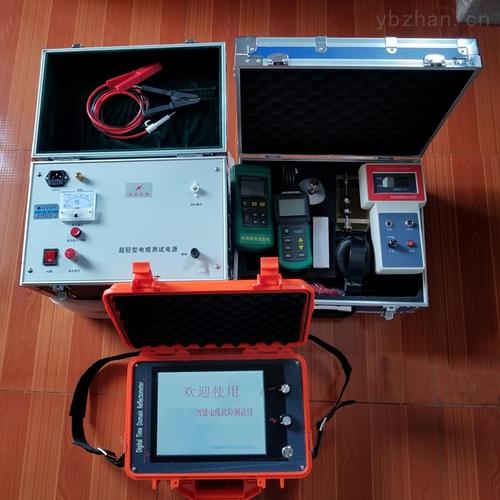

ST-2000型智能電纜故障檢測儀

達瑞電氣為您推薦
主要技術性能指示
一、測試儀技術指標
使用范圍：ST-2000型智能電纜故障檢測儀使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
測試距離：zui長不小于40Km
zui短測試距離（盲區）：1～5m
測量誤差：粗測誤差±1% 定點誤差±0.2m
工作方式：低壓脈沖、支流高壓閃測及沖擊高壓閃測。
采樣速率：25MHz。
機內發送脈沖寬度與幅度：0.2us, 100～120V； 2us, 150～160V。
存儲容量：8Kbyte并可分成兩個存儲區，存儲和顯示兩次采樣波形進行比較測量。
顯示分辨率：V/50米、V為傳播速度m/us。
顯示方式：320×240 LCD液晶帶背光顯示。
打印方式：機器主面板設微型打印機記錄測試日期及測試波形數據。
電源與功耗：AC 200V± 10%或機內直流供電，功耗不大于10W； DC 6V（7AH）功耗不大于6W。
體積：300×400×180mm（長×寬×高）。
第二節 儀器面板及操作功能
高壓電纜故障測試儀面板及鍵盤示意如圖（2）所示：

計算機USB通信接口：現僅供專業生產技術人員調試和錄入程序使用。
儀器指示燈：分別為：充電、欠壓、脈寬（0.2/2）。
輸入輸出插座：儀器使用BNC-50KY（Q9）插座，連接電纜線用于測試信號的輸入輸出。
輸入振幅：用于調節輸入、輸出脈沖幅度大小。使用時應根據屏幕顯示波形進行調節。調節過小時，脈沖反射很小，甚至無法采樣，如圖（3）。調節過大時，反射脈沖相連與基線無交點甚至基線會變成斜線，如圖（4）。一般采樣前，輸入振幅旋鈕旋轉1/3左右，然后根據波形大小在進行調節，重新采樣。

對比度調節旋鈕：調節此旋鈕，使字跡顯示清晰，無條紋和背景干凈為宜。
脈寬選擇按鈕：該鍵抬起時，儀器輸出0.2uS脈沖；該鍵按下時，一起輸出2uS。電纜實測時一般優先用0.2uS測試，無反射后反射過小時，再用2uS測試。
電源開關：儀器使用帶指示開關。
顯示屏：儀器用320×240點陣式夜晶帶背光顯示屏，用于顯示操作菜單、測試波形、測試結果、日期等內容。
微型打印機：本儀器采用4針24行微型打印機。用于打印測試波形，測試數據及測試日期等。
SEL鍵：自檢鍵，按下此鍵打印機打印自檢數據參數，用于檢查打印機頭及驅動電路好壞。
LP鍵：上紙鍵，按下此鍵上紙機構動作，打印針停止工作。打印機更換打印紙時使用此鍵。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
