電容電感測試儀點擊次數：2452
發布時間：2019-07-27 16:37:57 |
|---|

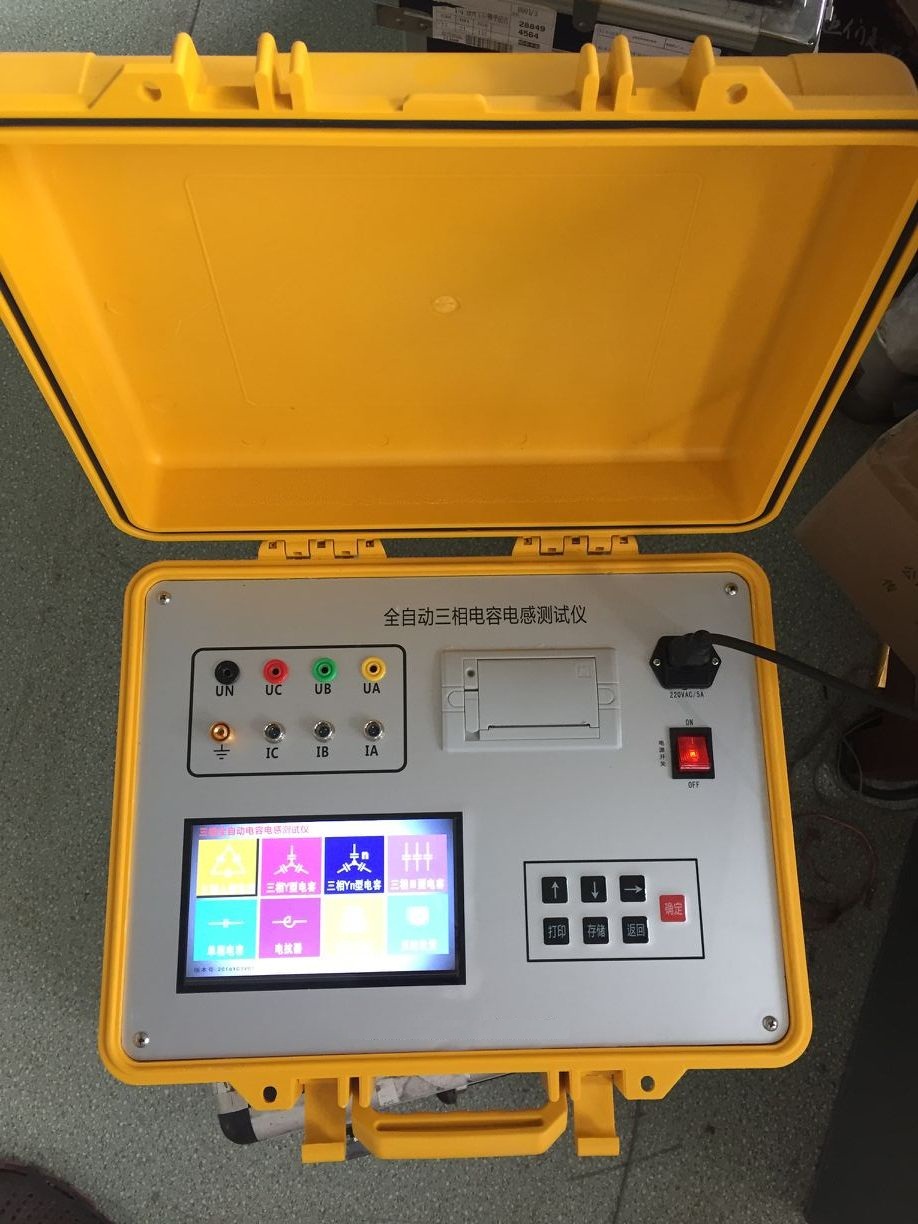

全自動電容電橋／電感測試儀參數全自動電容電橋／電感測試儀參數
產品應用:
是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題:
(1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器;
(2) 電容表輸出電壓低而導致故障檢出率低。
(3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等
此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
技術參數：
1、電容量量程:0.2μF~2,000μF;
容量范圍:5~20,000 kvar;
測量精度:±1.5%×讀數±2個字;
分 辨 率:±1.0%rdg;
2、電感量程:1mH~9.99H;測量精度:±1.5%±2個字
3、輸出測量電壓:AC 26V/500VA;50Hz;
4、顯示方式:大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機
5、外形重量:370×370×220 mm/ 8 kg
6、工作條件:
環境溫度:0℃ ~+40℃，相對濕度:≤90%
電 源:AC 220V±10%;50Hz;
測量范圍、分辨率及誤差值
|
電容測量檔位: |
誤差值: |
|
0.020μF ~ 0.200μF |
±0.5% |
|
0.200μF ~ 2.000μF |
±0.5% |
|
2.000μF ~ 20.00μF |
±0.5% |
|
20.00μF ~ 200.0μF |
±0.5% |
|
200.0μF ~ 2000.μF |
±0.5% |
|
電容器無功功率 |
0 ~ 20.00Mvar |
誤差值 |
±1% |
|
電容器有功功率 |
0 ~ 20.00kW |
誤差值 |
±1% |
|
電容器損耗因數 |
0 ~ 20.00% |
誤差值 |
±1% |
|
電容器電阻分量 |
0 ~ 10.00MΩ |
誤差值 |
±1% |
|
電感測檔位 |
誤差值 |
|
0.10mH ~ 0.200H |
±0.5% |
|
2.000H ~ 20.00H |
±0.5% |
|
20.00H ~ 200.0H |
±0.5% |
|
200.0H ~ 2000.H |
±0.5% |
|
電感器無功功率 |
0 ~ 20.00Mvar |
誤差值 |
±1% |
|
電感器有功功率 |
0 ~ 20.00kW |
誤差值 |
±1% |
|
電感器損耗因數 |
0 ~ 20.00% |
誤差值 |
±1% |
|
電感器電阻分量 |
0 ~ 10.00MΩ |
誤差值 |
±1% |
鉗形傳感器測量范圍及誤差(部件)
|
電流測量檔位(AC) |
誤差值 |
|
0.000mA ~ 50.00A |
±0.2%
|
產品特性：
(1)量程自動轉換;
(2)儲存2000個測試數據;
(3)大屏幕液晶(320×240 LCD)顯示, 漢字菜單操作提示;
(4)實現波形和測量處理數據同屏顯示，使測試過程更直觀;
(5)具有設置、校正和調試功能。
具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高;還能測量電抗器的電感，放電電阻測量功能，帶電測量耦合電容器的電流及電容量，計算被測電容量的容量;同步顯示電壓及電流波形和相位;量程自動轉換，存儲數據;大屏幕液晶顯示，中文輸出，并帶打印。
工作原理：
由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響;加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點
