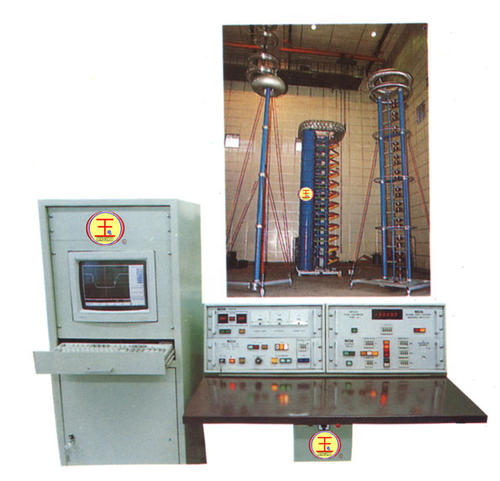

單通道局放測試儀：局部放電檢測的實用工具

局部放電（Partial Discharge, PD）是指在高壓電力設備中，當外加電壓足夠高時，在絕緣材料的某些部位發生的一種放電現象。這種現象雖然不會立即導致絕緣破壞，但長期存在會逐漸削弱絕緣性能，最終可能導致設備故障。因此，局部放電的檢測對于電力設備的預防性維護至關重要。單通道局放測試儀是一種常用的檢測工具，用于監測高壓設備的絕緣狀態。

工作原理

單通道局放測試儀通過檢測局部放電產生的電磁波、聲波或電脈沖等信號來工作。通常，測試儀包括以下幾個關鍵組件：

• 前置放大器：用于捕捉并放大從高壓設備傳輸過來的微弱放電信號。
• 濾波器：選擇特定頻率范圍內的信號，排除干擾。
• 主放大器：進一步放大信號至可檢測水平。
• 顯示單元：顯示放電脈沖的圖形和數值信息。

使用方法

1. 開機準備：將測試儀設置到適當?shù)哪Ｊ剑ǔＪ菣E圓顯示模式。
2. 校準：使用校正脈沖發生器進行校準，確保測試的準確度。
3. 連接設備：斷開校準連接線，接入待測的高壓設備。
4. 升壓測試：逐步增加試驗電壓，觀察放電脈沖信號。
5. 調節放大器：當檢測到放電脈沖時，調整放大器使放電脈沖的高度在0.2~2cm之間。
6. 數據記錄：記錄放電量和相關參數。

注意事項

• 安全第一：進行測試時必須遵守所有相關的安全規程。
• 環境因素：盡量減少環境中的電磁干擾，避免影響測試結果。
• 正確的校準：每次使用前都要進行校準，以確保測量的準確性。
• 電壓控制：緩慢增加電壓，避免突然的電壓躍變導致不必要的放電。
• 專業培訓：操作人員應該接受過相應的培訓，熟悉設備的操作流程。

應用領域

單通道局放測試儀廣泛應用于電力系統的各個領域，例如：

• 變壓器：監測繞組絕緣狀態。
• 電纜：檢測電纜終端和中間接頭的局部放電。
• 高壓開關柜：檢查開關柜內部的絕緣狀況。
• 氣體絕緣開關設備（GIS）：監控GIS內部的局部放電活動。

結論

單通道局放測試儀是評估電力設備絕緣狀態的關鍵工具。通過定期的局部放電檢測，可以有效預防設備故障，延長設備壽命，確保電力系統的安全可靠運行。隨著技術的進步，未來的局放測試儀將會更加便攜、智能化，提供更為精確和全面的檢測結果。
