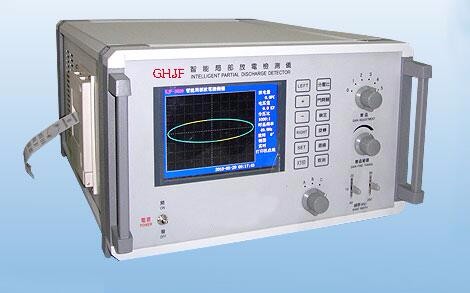

高效率變壓器局部放電測試儀

產品簡介：

 高效率變壓器局部放電測試儀是根據當今國內外局放儀研究領域的先進理論，采用了先進技術和先進電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

技術指標：

一、主機參數

1、可測試品的電容量范圍6pF~250µF

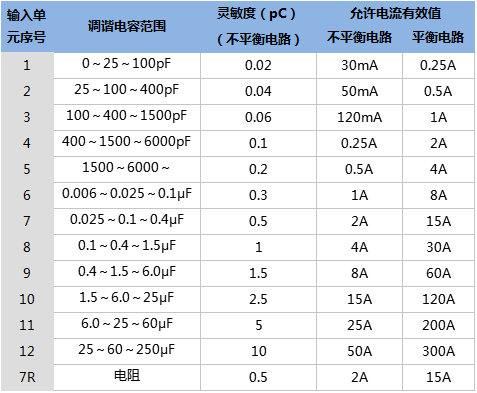

2、檢測靈敏度及允許電流（見表1）

3、橢圓掃描時基

（1）頻率50（內）、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉360°
（3）工作方法：橢圓——擴展——直線
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置
4、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋鈕
5、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
6、時間窗
（1）窗寬：可調，50HZ下15°～  150°
（2）窗位置：每一窗可旋轉0°～ 170°

（3）兩個時間窗可分別或同時開
7、脈沖峰值表
（1）線性刻度指針式表頭0—100  誤差±5%（以滿刻度計）
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）
（3）數字表頭：以3位半LED數字表顯示0—100  誤差：±3%（以滿刻度計）
8、試驗電壓表
（1）量程100kV（用100kV電壓表電阻R）
（2）顯示：3位半數字電壓表
（3）誤差：±3%
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符
（2）零標志與所有橢圓掃描頻率相*
10、結構
（1）體積530×550×220mm3
（2）重量：約22kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
