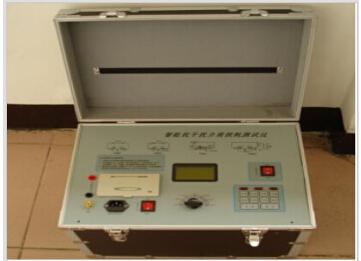

異頻介質損耗測試儀
達瑞電氣為您推薦：

測試儀特性

◆ 操作簡單、中文顯示、打印
◆ 使用方便、無需換算
◆ 異頻介質損耗測試儀自帶高壓，抗干擾能力強、測試時間短等優點

測試儀特點

測試儀參數

1、	由于采用了變頻技術能保證在強電場干擾下準確測量。
2、	儀器采用中文菜單操作，微機自動完成全過程的測量。
3、	該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
4、	該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
5、	儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有20檔
高壓輸出電纜、可拖地使用
45Hz、50Hz、55Hz三種頻率
2、容 量： 1500VA
3、準 確 度： tgδ: ±(讀數*1.0%+0.08%)
Cx: ±(讀數*1.5%+5PF)
4、分 辨 率： tgδ：0.01% Cx：1pF
5、測量范圍： 0.1% < tgδ < 50%
3PF< Cx < 60000PF
10KV時，Cx ≤30000PF
5KV時，Cx ≤60000PF
6、電 源： AC 220V士10% 50士1Hz
7、諧波適應： ≤3%
8、使用條件： -15℃－50℃ 相對濕度<80%
9、外型尺寸： 460（L）×335（W）×340（H）
10、重 量： 30 kg
工作原理：
異頻介質損耗測試儀啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
