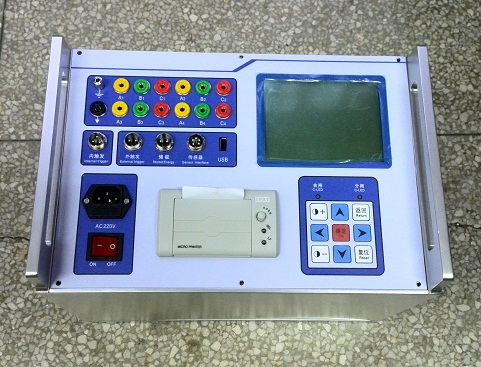

高壓開關特性測試儀儀器特點

◆超強的抗干擾能力,完全適應高電壓等級變電站現場測試。

◆高檔安全箱整體機箱，避免儀器在運輸和使用中可能的損壞。

◆3x4個通道時間測量，通道計時獨立，時間分辨率達0.05ms。6個數字通道測量，6個數字/模擬（帶合閘電阻）通道自動識別測試。

◆全中文操作界面，寬溫半反半透LCD顯示器，實時所有斷口狀態。

◆獲得的動態按鍵屬性設計模式和界面布局，人機交互簡單明了，高效快捷。

◆儀器自動識別目標合/分閘狀態，并選擇對應測試模式，操作簡單方便。

◆儀器自帶20A、20V到280V可調操作電源，紋波系數小，現場只須220V交流電即可進行各項試驗。

◆儀器提供通過內部直流操作電源對開關進行儲能功能。

◆支持外部電源輸入，當20A電源不能滿足現場需要，可從外部接入直流操作電源，同時儀器內部電源自動關閉。

◆全自動低電壓試驗，只需設定起始電壓值，無需人工干預即可完成測試過程。

◆高速熱敏打印機，測試結果快速存儲。

◆實時接線錯誤檢查功能，避免用戶接錯線而損壞儀器或被測設備。

◆重合閘測試可一次性測量金屬短接和無電流時間。

◆支持直線和角速度測量，滿足真空、少油、多油、SF6、負荷、GIS等6KV-750KV

◆開關的動態參數測試，測試結果可進行深度分析。

◆內同步與外同步自動識別和切換，支持交流負荷開關時間測試。

◆本機存儲16組測量數據及波形，U盤接入時不限制存儲量，可選的U盤自動存儲功能。

◆提供與PC的LAN連接，可選的PC專業分析軟件可精確分析測試數據。

◆優異的電磁兼容設計使設備滿足500kV及以上變電站內穩定使用，接線短路保護功能和超強的出口斷弧設計能保證異常情況下設備及人員安全。

高壓開關特性測試儀技術指標

其它指標：

工作電源：交流220V

可測斷口數：6路普通斷口+6路帶合閘電阻斷口

行程傳感器：1路光電編碼器，可選分辨率最大5000點

直流操作電壓范圍：20V-280V，最大電流20A

外部電源接入：最大操作電流30A

儲能電機驅動：48V-220Vdc、10A

打印機：24點陣高速熱敏打印機

計算機接口：以太網（LAN）+U盤接口

存儲容量：本機存儲16組測量數據及波形，U盤接入時不限制存儲量

顯示屏：320×240黑白液晶屏（戶外強光可見）

使用環境： -20℃~+55℃

相對濕度：≤90%

外形尺寸：37cm X 30cm X 15cm

整機重量：4KG


使用環境

   輸入電源  220V±10%  50Hz±10%  大氣壓力   86～106kPa

   溫  度  -20～45℃     濕  度   ≤80%RH

3.2、安全性能

   絕緣電阻  ＞2.0MΩ

   介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3.3、基本參數

◆時 間： 量程 0-64000.0ms  分辨率0.1ms  誤差≤ 0.1％rdg±0.1

◆速 度： 量程 0-20.00m/s  分辨率 0.01m/s 誤差≤1％rdg±0.01
