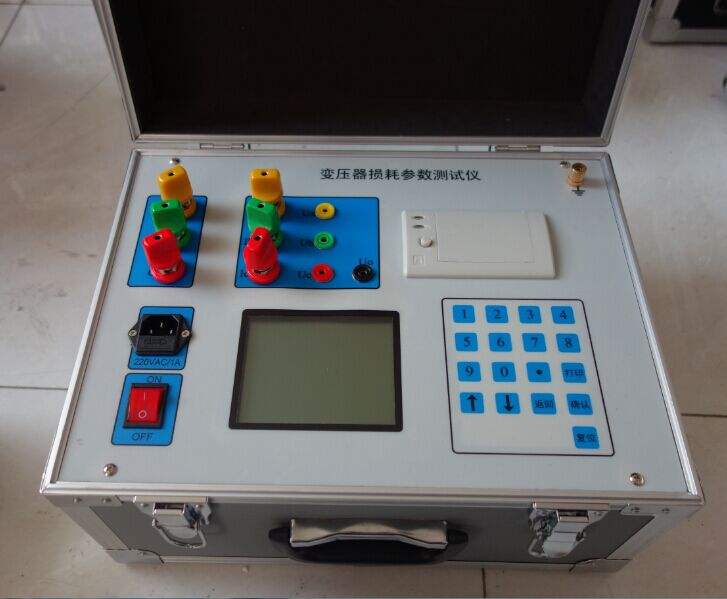

便攜式變壓器容量及損耗特性測試儀，

在額定頻率及參考溫度下，一對繞組中某一繞組端子之間的等效串聯阻抗Z=R+jX(Ω)。確定此值時，另一繞組的端子短路，而其他繞組(如果有)開路。對于三相變壓器，表示為每相的阻抗(等值星形聯結)。

注1：對于帶分接繞組的變壓器，短路阻抗是指指定分接的。如無另行規定，則是指主分接的。

注2：此參數可用無量綱的相對值來表示，即表示為該對繞組中同一繞組的參考阻抗Zref的分?jǐn)?shù)值z。用百分?jǐn)?shù)表示：

功能特點

l        可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷

l        結合外配電源、調壓、升壓升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等特性數據

l        所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高

l        變壓器特性測量中，電壓最大量程可達750V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器

l        變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍

l       大屏幕、高亮度液晶顯示，全中文菜單及操作提示，實現了非常友好的人機對話界面；寬溫度、亮度可調節式液晶屏，可適應不同環境溫度

l        根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考（本儀器目前只可對三相油浸式變壓器配、電變變壓器進行性能水平代號。其他種類的變壓器，所推測結果無效）

技術參數

1、內置電源輸出范圍

   電壓：0～10V

   電流：0～10A

2、特性測試電源輸入范圍

   電壓：0～750V

   電流：0～100A

3、測試***度

   便攜式變壓器容量及損耗特性測試儀，電壓、電流：±0.2%

   功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02Φ<0.1）

4、工作溫度

   -20℃～+60℃

5、充電器電源要求

    市電 AC160V～265V

6、絕緣度

    ⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ

    ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘

7、體積：32cm×25cm×12cm

8、重量： 2.5㎏
