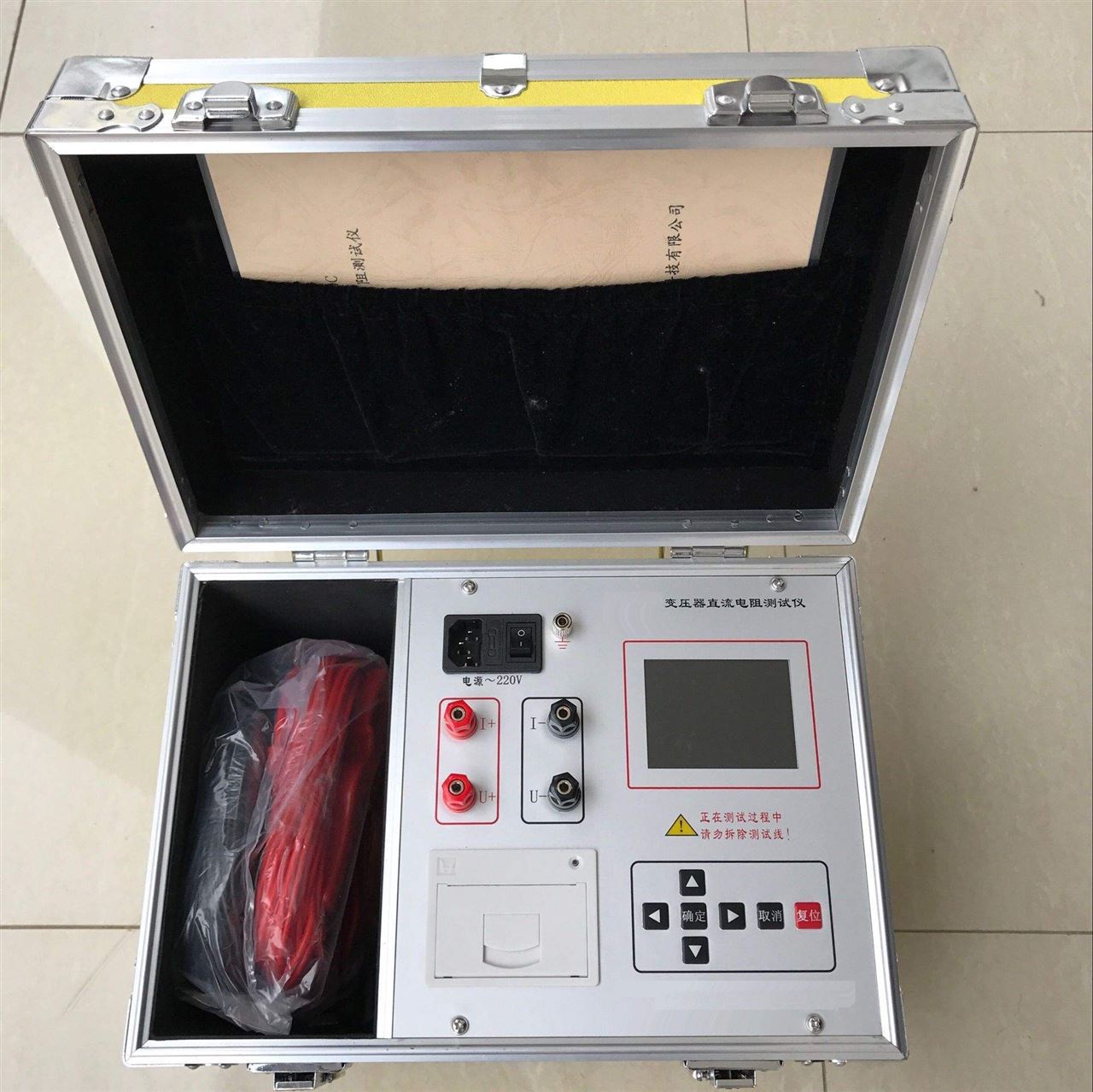

產品概述：

是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是:

① 檢查繞組內部導線和引線的焊接質量

② 檢查分接開關各個位置接觸是否良好

③ 檢查繞組或引出線有無折斷處

④ 檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況

⑤ 檢查層、匝間有無短路的現象

本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

產品別稱:

直流電阻速測儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、

直流電阻測試儀主要特點：

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。

2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和測量狀態，無須手動切換電流換檔。

3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。

4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。

5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

6、可顯示測量電流和測量時間。

7、智能化功率管理技術，可有效減輕儀器內部發熱。

8、可儲存120次測量數據，掉電不丟失。

9、全部漢字菜單及操作提示，直觀方便。10、數字電阻測量儀測量精度高、性能穩定、顯示清晰、測量范圍寬、抗干擾能力強。

直流電阻測試儀工作原理：

本測試儀采用典型的四線制測量法。以期提高測量電阻(尤其是低阻)的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據(包括測試電壓、當前的測試電流等)進行處理，得到實際電阻值。

本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。

技術指標：

1、輸出四個檔位電流:40A、20A、10A、5A

2、分辨率:0.1μΩ

3、量程:20mΩ - 4Ω (5A檔); 10mΩ - 2Ω (10A檔);

0.2mΩ - 1Ω( 20A檔); 0.1mΩ - 0.5Ω (40A檔);

4、準確度:0.2%

5、環境溫度:0~40℃

6、環境濕度:<90%RH

7、工作電源:AC220V±10%，(50±1)HZ

8、外形尺寸:400×200×350mm

9、重量:13kg

測試電流 5A，10A，20A ，40A

測量范圍

5A: 1μΩ~4Ω

10A: 1μΩ~2Ω

20A: 1μΩ~1Ω

40A:1μΩ~0.5Ω

測量準確度 ±0.2%(滿量程)

顯示方式 128×64點陣顯示 電阻顯示為4 1/2位

最大分辨率 0.1μΩ

電源 AC 220V±22V，50Hz±2 Hz 保險管5A

最大功耗 600W 測試電流為40A時

工作環境 環境溫度:0°~40°

相對濕度:≤80%

體積 400╳200╳425(mm)

重量 12kg 帶配件

注意事項：

1.在測無載調壓變壓器倒分接前一定要復位，放電結束后，放電提示音結束，且提示信息消失后再切換分接開關。

3.測試結束后，按"復位"鍵，一定要等放電指示燈熄滅，提示信息消失后再關掉電源，進行拆線。

4.測試過程中請少斷電或測試夾鉗脫落。

5.接通電源前請先接好地線，測試結束后請最后拆地線。
