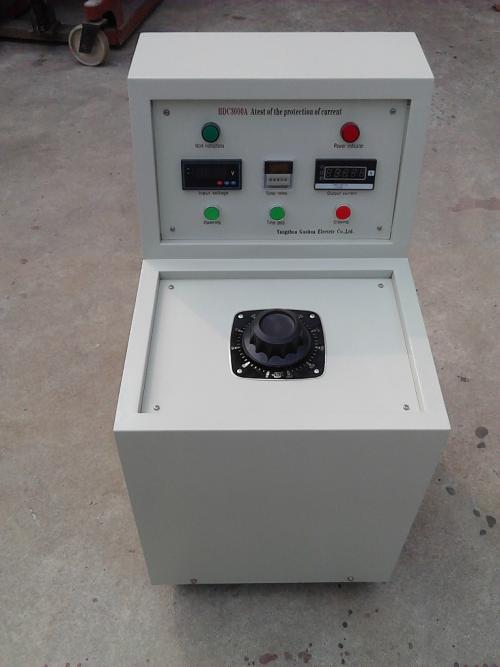

大電流發生器
大電流發生器采用進口高導磁材料、設計精巧、具有體積小、耐電動力強、方便使用的特點該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，等特點。適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。該系列產品由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。配有互感器，能方便地讀取試驗電流值。
★ A.重量輕，帶載能力強!
★ B. 輸出電流:三相絕對平衡，波形為標準正弦波
★ C. 三相同調、每相分別調節均可
注:三相大電流發生器(可根據用戶要求增加電流)。
功能特點:(1)進口鐵芯體重小
(2)0.5級數字式真有效值表頭
(3)無需外附標準CT及電流表
(4)可粗調細調零位指示電源220/380/66V
大電流發生器是采用節能型高導磁升流器，儀器為真有效值0.5級數字表指示。并配數字式電秒表，可滿足時間測量。具有輸出功率大、抗過載能力強、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。 輸入電源:AC 220V 50Hz。 額定輸出:0-1500A、2000A、3000A、4000A、5000A、8000A、10000A。 輸出端開口電壓≥6V。 外形尺寸:540X300X250(mm)
1) 輸入 交流50Hz , 220V。
2) 可平衡的輸出0-1000A--***直流大電流;可平滑平穩連續可調，精度高于0.5級;輸出電流是標準正弦波
3) 輸出電流方式:真有效值連續可調
4) 輸出波形:標準正弦波
5) 輸出開口電壓:≥6V
6) 電流穩定度: 0.2%。
7) 電流波形失真 THD 1% 設計標準遠遠高于國標<
8) 保護設置 過流、過壓
9) 絕緣耐壓 1800/AC 1MIN，絕緣等級:B級
10)可測被測元件的電流動作時間。并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。測時范圍:0.001S---9999.999 S,精度;0. 001S(選配項).
11)設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定，讀數直觀快捷。而高精度的傳感器的應用，則有效的保證了測試數據的準確性。整機測試單元包括:高精度毫秒計、真有效值電流表、電流傳感器(進口件)、調壓器、大功率升流器(進口材料)、微電腦控制器，打印功能(備選功能)等部分。
12) 工作環境 -10℃-----60℃
13) 重量:12-15 KG
YD2000-180KVA/220KV串聯諧振耐壓試驗成套裝置詳細介紹
一、YD2000串聯諧振耐壓試驗成套裝置應用范圍
變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。
富有戰略眼光的上海徐吉將業務拓展到水工業行業，開始了與全球的離心機制造商——德國Westfalia離心機公司的合作。短短四年的時間，麥格集團在污泥固液分離領域，實現了從零到的飛躍。2003年以來，上海徐吉的市場占有率一直保持地位，達到了30%，成為中國的進口離心脫水設備供應商。
適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗
適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗
適用于大型發電機組、電力變壓器工頻耐壓
適用于電力變壓器的感應耐壓試驗
二、YD2000串聯諧振耐壓試驗成套裝置主要性能指標及特點
2．1主要技術指標
（1）工作溫度范圍：-10~45℃
（2）工作濕度范圍：≤90%
（3）海拔：≤1000m
（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）
50/60Hz
（5）供電電源容量：0-100KW
（6）額定輸出電壓：0-500KV
（7）額定輸出容量：0-200KVA
（8）工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）
（9）頻率調節分辨率：0.02Hz； 不穩定度≤0.05%
（10）噪音：≤60dB
（11）系統測量精度：1級
（12）輸出波形：正弦波，波形畸變率≤1%
（13）電抗器Q值：30-120
（14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護
2．2主要特點
2．2．1體積小、重量輕，適合于現場使用
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
2．2．2安裝可靠性高
變頻裝置采用的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
2．2．3試驗的等效性好
采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60Hz的工頻電源非常接近，保證了試驗結果的可靠性和真實性。

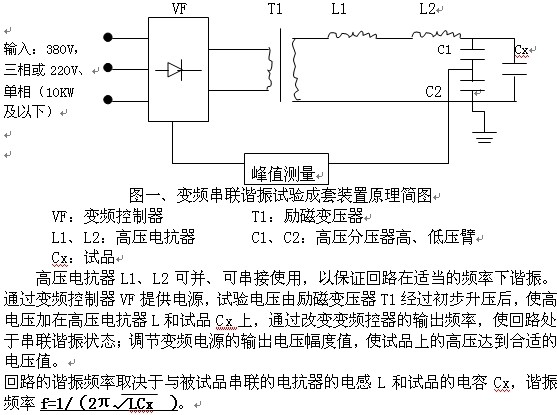

三、YD2000串聯諧振耐壓試驗成套裝置工作原理及系統配置3．1工作原理
180kVA/60kV串聯諧振耐壓試驗裝置
產品簡介：
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
180kVA/60kV串聯諧振耐壓試驗裝置
產品功能：
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

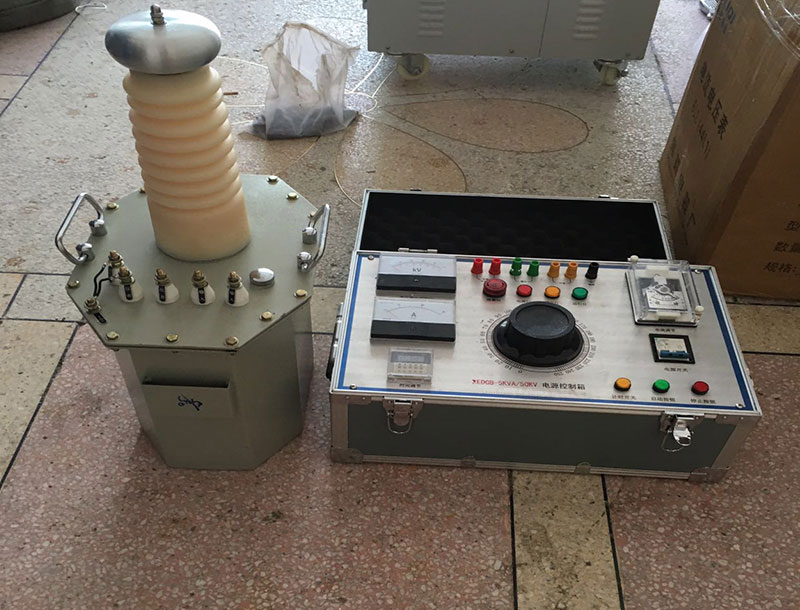

本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
1、交流、交直流試驗變壓器:
將工頻電源輸入操作箱(或操作臺)，經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器:
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖
3、串級試驗變壓器:
為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足:P1=2P2=3P3，U(總)=1U+2U+3U。
>額定容量:1~300KVA
>單臺額定輸出電壓:
(AC) 50、100、150、200、300KV
(DC) 70、140、210、280KV
>額定輸入電壓:200V、400V
>變比:500/1、1000/1、1500/1、2000/1、3000/1
>變比誤差:≤±1.5%
>阻抗電壓:<10%
隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，在體積上和重量上都越來越不能滿足現場工作的要求。氣體式試驗變壓器，降低了體積和重量，更方便客戶攜帶到現場做試驗
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
1、YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570-98>>標準要求。
YDQ系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
2、YDQ(JZ)產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
3、YDQ(C)產品與YDQ產品的不同在于套管內結構。
>該產品體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%).
>潔凈，無油污，勿需維護。
>不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。
>絕緣強度明顯高于油浸試驗變壓器，電暈極小。
高壓開關特性測試儀接線方法
本測試儀具有對少油開關、SF6開關及真空開關的動特性進行綜合測試的功能，根據各類開關的不同結構特點配有相應的速度傳感器，其種類為：傳感器、角度旋轉傳感器、滑動傳感器。
2. 傳感器介紹
2.1 傳感器
傳感器的外形如圖8所示：
外形尺寸為：30mm×20mm×20mm。體積小、重量輕、可以方便地捆綁（采用絕緣膠布就可以了）在直線運動機構上。
特點如下：
☆ 傳感器不需要任何支撐，方便現場安裝；
☆ 適應于現場開關機構為直線運動的任何場合的測試；
☆ 體積小、重量輕、安裝方便、不擔心影響操作機構的運動速度?！ ?nbsp;
2.2 角度旋轉傳感器
角度旋轉傳感器的外形如圖7所示:
角度旋轉傳感器采用光柵原理，直接測試旋轉角度與時間的關系，再根據輸入的參考開距或總行程自動計算比例系數，后換算成實際的速度和行程。
特點如下：
☆ 傳感器重量輕，與開關旋轉部位接觸部分為強力磁鐵，支撐架為萬向強磁力固定方式，方便現場安裝；
☆ 可以識別正反轉，有利于判斷開關的過沖行程；
☆ 適應于現場開關機構有旋轉運動部位，且角度與直線運動呈線性關系的場合。
2.3 滑動傳感器 （選配）
滑動傳感器的外形如圖9所示：
